5.21 Complete Hybrid Equivalent Model


 1. Tujuan [kembali]

untuk mencari secara tepat:

Penguatan arus/tegangan, impedansi masuk, impedansi keluar

Ini digunakan untuk perhitungan dengan ketelitian yang tinggi, dan apabila tersedia komputer untuk keperluan komputasi.

2. Komponen [kembali]

    1). Resistor
    Resistor adalah komponen elektronika yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian atau juga berfungsi sebagai terminal antar dua komponen elektronika.

    2). Ground
  Ground adalah titik kembalinya arus searah atau titik kembalinya arus bolak balik, bisa juga disebut sebagai titik patokan dari berbagai titik tegangan pada rangkaian elektronika.

    3). Transistor
     Transistor merupakan alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal.

    4). DC Voltmeter
    Voltmeter merupakan alat ukur yang digunakan untuk mengukur beda potensial atau tegangan listrik dari dua titik potensial listrik.

    5). Baterai
    Baterai berfungsi untuk meyediakan atau menyuplai energi listrik bagi alat elektronik tanpa harus tersambung ke listrikBaterai adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik.

    6). Kapasitor
    Kapasitor adalah perangkat yang dapat menyimpan energi dalam medan listrik dengan cara mengumpulkan ketidakseimbangan internal muatan listrik.


3. Dasar Teori [kembali]

Model ekivalen hibrida memiliki penampilan yang sama untuk konfigurasi basis bersama, emitor bersama, dan collector bersama. Persamaan yang dikembangkan dapat diterapkan untuk setiap konfigurasi.  Untuk konfigurasi umum-base, hfb, hib, dan seterusnya digunakan, sedangkan untuk konfigurasi umum-emitor, hfe, hie, dan sebagainya digunakan.

Pertimbangkan konfigurasi umum Gambar 5.116 dengan parameter dua terminal yang menarik perhatian.  Model setara hibrida lengkap kemudian diganti pada Gambar 5.117 menggunakan parameter yang tidak menentukan jenis konfigurasi.  Dengan kata lain, solusinya dalam hi, hf, hr, dan ho. Arus gain Ai akan ditentukan terlebih dahulu karena persamaan yang dikembangkan akan terbukti bermanfaat dalam penentuan parameter lainnya.
Arus Gain, Ai= Io/Ii

Tegangan Gain, Av= Vo/Vi
Impedansi Input, Zi= Vi/Ii
Impedansi Output, Zo= Vo/Io

4. Example, Problem, dan Pilihan Ganda [kembali]

EXAMPLE

Contoh:

Tentukan parameter berikut menggunakan model ekuivalen hibrid lengkap dan bandingkan dengan hasil yang diperoleh dengan menggunakan model perkiraan.

Sekarang persamaan dasar untuk setiap kuantitas telah diturunkan, urutan penghitungannya berubah-ubah. Namun, impedansi input seringkali merupakan besaran yang berguna untuk diketahui, dan karena itu akan dihitung terlebih dahulu. Rangkaian ekuivalen hibrid emitor-umum lengkap telah diganti dan jaringan digambar ulang seperti ditunjukkan pada Gambar 5.119. Rangkaian ekuivalen Thévenin untuk bagian input pada Gambar 5.119 menghasilkan input ekuivalen pada Gambar 5.120 karenaeTh-VSDanRTh-RS=1 k- (hasil dariRB=470 k- jauh lebih besar dariRS= 1 k-). Dalam contoh ini,RL=RC, DanSAYAHaididefinisikan sebagai arus yang melaluiRCseperti pada contoh sebelumnya dari bab ini. Impedansi keluaranZHaiseperti yang didefinisikan oleh Persamaan. (5.170) hanya untuk terminal transistor keluaran. Itu tidak termasuk efek dariRC.ZHaihanyalah kombinasi paralel dariZHaiDanRL. Konfigurasi yang dihasilkan dari




PROBLEM

1). Ulangi bagian (a) dan (b) dari Soal 68 dengan hre = 2 * 10-4 dan bandingkan hasilnya.


2).Untuk jaringan Gbr. 5.188, tentukan:
a. Z i .
b. A v .
c. Ai = Io> Ii.
d. Z o .


3).Untuk penguat basis umum Gbr. 5.189, tentukan:

a. Z i .

b. A i .

c. A v .

d. Z o .


PILIHAN GANDA

  1. Apa yang dimaksud dengan model ekuivalen hibrida lengkap? a. Suatu model sirkuit elektronik yang merepresentasikan sebuah komponen elektronik dengan parameter-parameter yang dapat diukur b. Suatu model matematika yang digunakan untuk menghitung nilai-nilai impedansi dan penguatan sinyal pada transistor c. Suatu model sirkuit elektronik yang digunakan untuk menghitung nilai-nilai impedansi dan penguatan sinyal pada transistor d. Suatu model matematika yang merepresentasikan sebuah komponen elektronik dengan parameter-parameter yang dapat diukur

Jawaban: a. Suatu model sirkuit elektronik yang merepresentasikan sebuah komponen elektronik dengan parameter-parameter yang dapat diukur

  1. Berapa jumlah parameter yang dimiliki oleh model ekuivalen hibrida lengkap? a. 2 parameter b. 3 parameter c. 4 parameter d. 5 parameter

Jawaban: c. 4 parameter

  1. Apa saja parameter-parameter yang dimiliki oleh model ekuivalen hibrida lengkap? a. Hambatan input, hambatan output, penguatan arus, dan penguatan tegangan b. Hambatan input, hambatan output, penguatan arus, dan impedansi tegangan c. Hambatan input, hambatan output, impedansi arus, dan penguatan tegangan d. Hambatan input, impedansi output, penguatan arus, dan penguatan tegangan

Jawaban: a. Hambatan input, hambatan output, penguatan arus, dan penguatan tegangan

  1. Model ekuivalen hibrida lengkap biasanya digunakan untuk analisis sirkuit pada rentang frekuensi: a. Rendah b. Sedang c. Tinggi d. Tidak terbatas

Jawaban: c. Tinggi

5. Gambar dan Video Rangkaian [kembali]

GAMBAR RANGKAIAN

Rangkaian 5.116


Rangkaian 5.117


Rangkaian 5.118

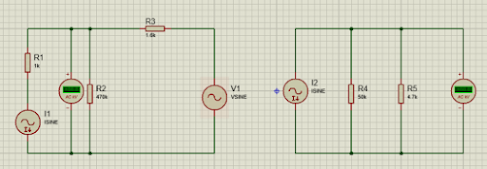

Rangkaian 5.119


Rangkaian 5.120


Rangkaian 5.121


Rangkaian 5.122


PRINSIP KERJA:
Dari gambar-gambar rangkaian pada proteus yang telah dibuat.Didapat persamaan dasar untuk setiap kuantitas telah diturunkan, urutannya yang mereka dihitung adalah sewenang-wenang. Namun, impedansi input seringkali merupakan besaran yang berguna untuk diketahui, dan karena itu akan dihitung terlebih dahulu. Hibrida emitor-umum yang lengkap rangkaian ekuivalen telah diganti dan jaringan digambar ulang seperti yang ditunjukkan pada Gambar 5.119. Rangkaian ekivalen Thévenin untuk bagian input pada Gambar 5.119 menghasilkan ekivalen input dari Gambar 5.120 karena ETh Vs dan RTh Rs = 1 k (hasil RB = 470 k menjadi jauh lebih besar dari Rs = 1 k ). Dalam contoh ini, RL = RC, dan Io didefinisikan sebagai arus melalui R C seperti dalam contoh sebelumnya dari bab ini. Impedansi keluaran Zo seperti yang didefinisikan oleh Persamaan. (5.170) hanya untuk terminal transistor keluaran. Itu belum termasuk efeknya dari RC . Zo hanyalah kombinasi paralel dari Z o dan R L .


VIDEO RANGKAIAN:



6. Download File [kembali]

Download Rangkaian [disini]

Download Video Rangkaian [disini]

Download Gambar Rangkaian [disini]

Download Datasheet Transistor 2N2222 [disini]
