DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Download File

1. Jurnal[Kembali]

2. Prinsip Kerja[Kembali]

Rangkain LPF -40 dB

Untuk menurunkan rumus ACL –nya maka tentukan dahulu tegangan di titik

A dan tegangan di titik B. Dimana ACL dibuat menjadi dan nilai a dibuat menjadi sama dengan satu.

Langkah pertama, misalkan memakai op-amp ideal maka Ed=0 sehingga

    Vo = VB.

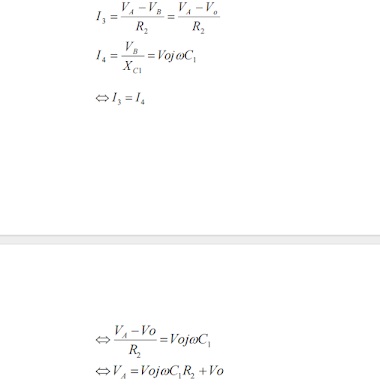

Gunakan hukum khirchoff arus untuk mencari tegangan di titik A, dimana:

    I3 = I4

Jadi, untuk membuat grafik ACL vs w, lakukan substitusi rumus wc pada

rumus ACL menjadi seperti berikut;

Variasi nilai w terhadap nilai wc yang ditunjukkan pada tabel 4.

Adapun sket hasil tabel 2 adalah hampir menyamai hasil bode plot simulasi

gambar 222.

Adapun langkah-langkah perancangan LPF -40dB/dec adalah seperti

berikut :

3. Video Percobaan[Kembali]

4. Analisa[Kembali]

Analisa prinsip kerja dari LPF -40 db berdasarkan tegangan input, ouput, frekuensi cutt-of, dan gelombang hasil percobaan

Jawab :

Prinsip kerja dari Low-Pass Filter (LPF) berdasarkan tegangan input, tegangan output, frekuensi cutoff (Fc), dan hasil gelombang dari percobaan.

Tegangan Input (Vin): Vin adalah sinyal yang akan difilter oleh LPF dan dapat terdiri dari berbagai frekuensi. LPF dirancang untuk mengizinkan sinyal dengan frekuensi rendah untuk melewati tanpa banyak perubahan.

Tegangan Output (Vout): Vout adalah sinyal keluaran LPF setelah melalui proses penyaringan. LPF berfungsi melewati komponen frekuensi rendah dari sinyal input dengan amplitudo yang relatif konstan, sementara komponen frekuensi tinggi dihilangkan atau diattenuasi. Akibatnya, Vout menjadi didominasi oleh komponen frekuensi rendah.

Frekuensi Cutoff (Fc): Fc adalah frekuensi pada titik di mana respons LPF mulai mengurangi amplitudo sinyal secara signifikan. Di bawah Fc, sinyal melewati LPF dengan sedikit penurunan amplitudo, sementara di atas Fc, amplitudo sinyal akan turun secara tajam. Fc dapat disesuaikan dan menentukan batasan frekuensi sinyal yang dapat dilewatkan atau diblokir oleh LPF.

Gelombang Hasil Percobaan: Dari Grafik gelombang hasil percobaan LPF mencerminkan perubahan sinyal input setelah melewati LPF. Jika frekuensi sinyal input berada di bawah Fc, maka sinyal output akan hampir identik dengan input, dengan sedikit penurunan amplitudo akibat kehilangan energi selama proses penyaringan. Namun, jika frekuensi input berada di atas Fc, sinyal output akan mengalami penurunan amplitudo yang signifikan, meningkat seiring dengan kenaikan frekuensi.

• Data Perhitungan

5. Video Penjelasan[Kembali]

6. Download File[Kembali]

Download video percobaan [disini]

Download video penjelasan [disini]
